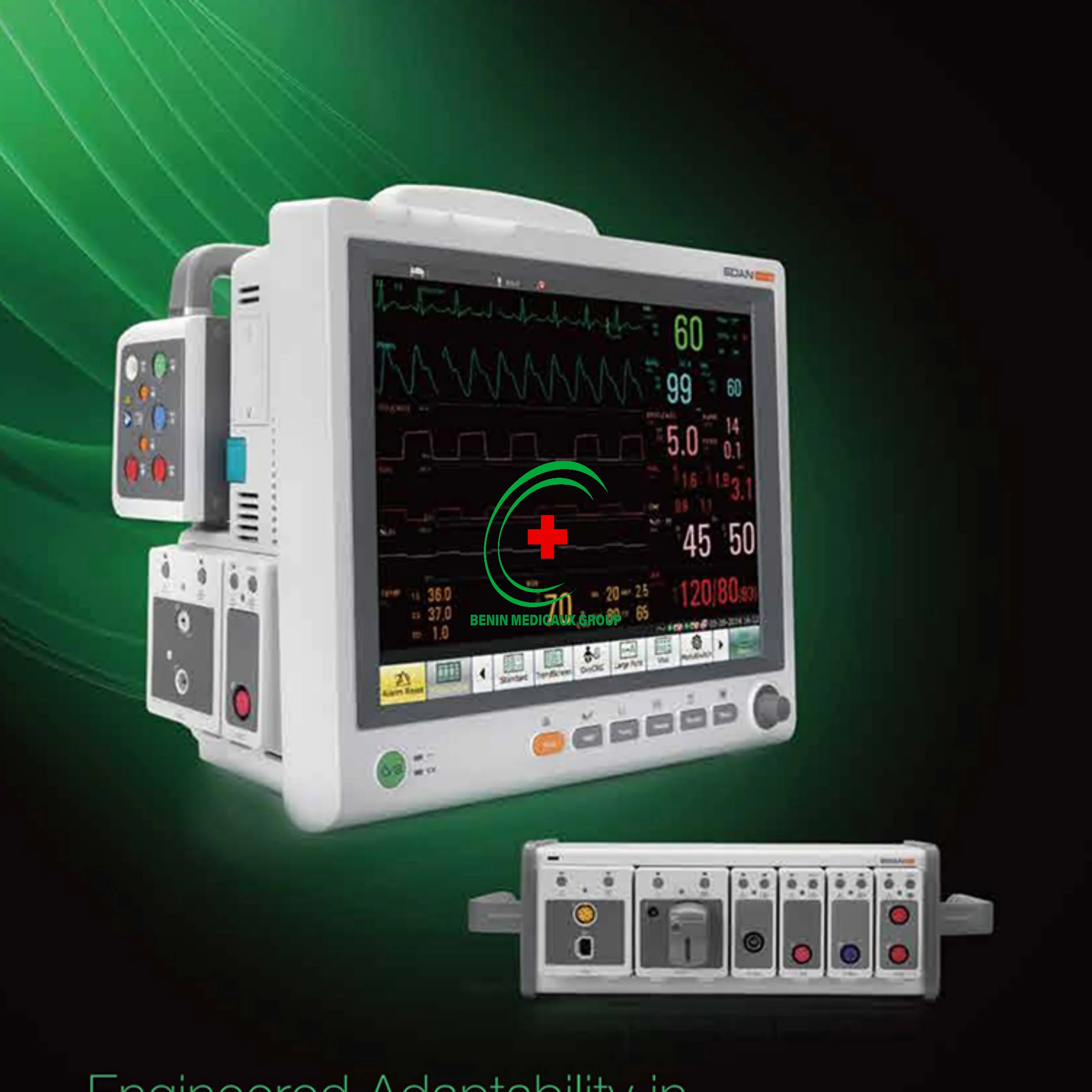

Moniteur multiparamétrique modulaire EDAN V6

CARACTÉRISTIQUES :

Paramètres mesurés : SPO2 ; PNI ; POULS ; TEMPERATURE ; ECG ; GAZ ANESTHESIQUES, au moins

Affichage

Tactile couleur TFT 15 pouce au moins

Résolution : 1280X 1024 dpi au moins

Nombre de courbes affichés : jusqu’à 10 au moins

Traces affichées : 08 au moins

Mode d’affichage sélectionnable : Affichage standard, affichage en grande police, affichage en tendance affichage mode OxyCRG, interface de calcul de dosage au moins Vitesse de balayage : 6.25mm/s,12.5mm/s au moins

ENVIRONNEMENT DE FONCTIONNENT

Température ambiante : 20°C à 55°C

Humidité : 15%-95% sans condensation

ALIMENTATION ELECTRIQUE

Alimentation sur secteur : 100-240V AC, 50/60Hz Alimentation sur batterie

Type de batterie :   rechargeable Li-ion 4000 mAh 12V DC au moins

RESPIRATION

Méthode : impédance trans-thoracique

Mode : Auto/Manual

Echelle de mesure

Adulte : 0 à 120 rPM

Néonatale/pédiatrique : 0 à 120 rPM

Résolution : 1rPM

Dérivation : RA à LA

Seuil d’alarme de l’apnée : 10s, (default),25s, 30s

Alarme : sonore et visuel

Largeur de bande : ≤ 2.5Hz (-3db)

Vitesse de balayage : 6.25mm/s,12.5mm/s, au moins

MESURE DE ECG

Type de dérivation : 5 dérivations et 3 dérivations

Câble à 3 brins : RA, LA, LL ou R, L, F

Câble à 5 brins : RA, LA, RL, LL, V ou R, L, N, F, C

3 dérivations : I, II, III

5 dérivations : I, II, III, aVR, aVL, aVF, V

Gain: 0.125; x0.25; x0.5; x1 ; x2 ; x4 : auto

Vitesse de balayage : 6.25 mm/s,12.5mm/s au moins

Echelle de rythme cardiaque par ECG

Adulte : 15-300bpm

Néonatale/pédiatrique : 15 -350 bpm

Résolution et précision : +/-1bpm

Filtre :

Mode diagnostique : 0.05-100Hz

Mode monitoring : 0.5-40 Hz

Mode chirurgie : 1-20 Hz

DETECTION DU SEGMENT ST

Echelle de mesure : -2.0mv- 2.0mv

Echelle d’alarme : -2.0mv- 2.0mv

MESURE NON INVASIVE DE LA PRESSION (PNI)

Méthode : oscillométrique automatique

Modes : manuel/automatique/continu

Intervalle de mesure automatique :

Réglable de 1 à 500 min

Intervalle de mesure en continu statique : une prise de TA toutes les 5 min ;

Unités : mmHg ou kPa

Valeurs mesurées : systole, diastole, moyenne

Echelle de pression adulte :

Systole : 40-270mmHg

Diastole : 10-215 mmHg

Moyenne :20 -235 mmHg

Echelle de pression pédiatrique

Systole : 40-200 mmHg

Diastole :1 0-150 mmHg

Echelle de pression néonatale

Systole :4 0-135 mmHg

Diastole : 10-100 mmHg

Moyenne : 20-110 mmHg

Test de fuite et calibration automatique de pression

Double protection surtension

Résolution : 1mmHg

Précision :

Erreur moyenne max +/-5mmHg,

Déviation standard max +/-8 mmHg

Alarme : systole, diastole, moyenne

Pouls par PNI : 40-240 bpm

Résolution 1 bpm

Précision +/- 3bpm

MESURE DE LA SPO2

Échelle de mesure et alarme : 0-100%

Résolution : 1%

Précision : +/-2% (70-100%, adulte/pédiatrique)

+/-3%(70-100%, néonatale)

Echelle de mesure et d’alarme du pouls : 30-300 bpm

Résolution : 1 bpm

Précision : 3bpm

Taux de renouvellement 1s

TEMPERATURE

Echelle de mesure et d’alarme : 0-50°C

Résolution :0.1°C

Précision : +/-0.1°C (sans sonde)

Double canal   T1, T2

PRESSION INVASIVE  2 CANAUX

Pression mesurée : ART, PA, CVP, RAP, LAP, ICP, P1, P2

Echelle de mesure : 50 -300mmHg

Résolution : 1 mmHg

Précision : +/-1 mmHg

CO2

Technologie par Philips respronics CAPNOSTAT5 et LoFLO

Echelle : 0-150mmHg

Débit cardiaque

Méthode : technologie de thermodilution

GAZ ANESTHESIE/ O2

Technologie infrarouge absorption

Gaz : CO2, O2, N20 au moins

INTERFACE

02 ports USB

Prise de carte SD

Port Ethernet RJ -45 IEEE 802.3

Port VGA

Sortie analogue et appel-infirmière

Sortie synchronisation de defrillation

Mémorisation : 100 heures de données

Tendance graphique et tabulaire
